Проектирование кабельных и воздушных линий 0,4-10 кВ

Проектирование кабельных и воздушных линий 0,4-10 кВ.

Разработаем профессионально и качественно, в установленный срок проектную документацию разделов ЭВ, ЭК (Воздушная и кабельная линии).

Проектирование воздушных линий выполняем как проводом, так и самонесущим изолированным проводом (СИП).

При проектировании раздела ВЛ применяем типовые решения (типовые проекты).

Выполняем проектную документацию на прокладку кабельных линий напряжением 0,4-10 кВ:

- в земле (в кабельных траншеях, блочных трассах);

- в воздухе (по кабельным конструкциям в кабельных галереях и эстакадах).

Разрабатываем строительные задания на:

- кабельные эстакады (проходные и непроходные), галереи;

- блочные трассы, кабельные колодцы и камеры.

Проектирование воздушных и кабельных линий выполняется в соответствии с действующими нормами и правилами (СНиП, ПУЭ и др.).



Примеры выполненных нами проектов ЭВ, ЭК:

1. Кабельная линия 6 кВ.

Данный проект предусматривает прокладку кабелей питания 6 кВ подстанции 2КТП-2500 кВА от РУ-6 кВ. Канализация электроэнергии предусмотрена кабелями марки АПвЭВнг-3х95-6 кВ по два кабеля на ввод по кабельным конструкциям кабельной эстакады и в блочной трассе.

Предварительно было разработано и выдано строительное задание на кабельную эстакаду, а также блочную трассу (на разработку марок КМ и КЖ).

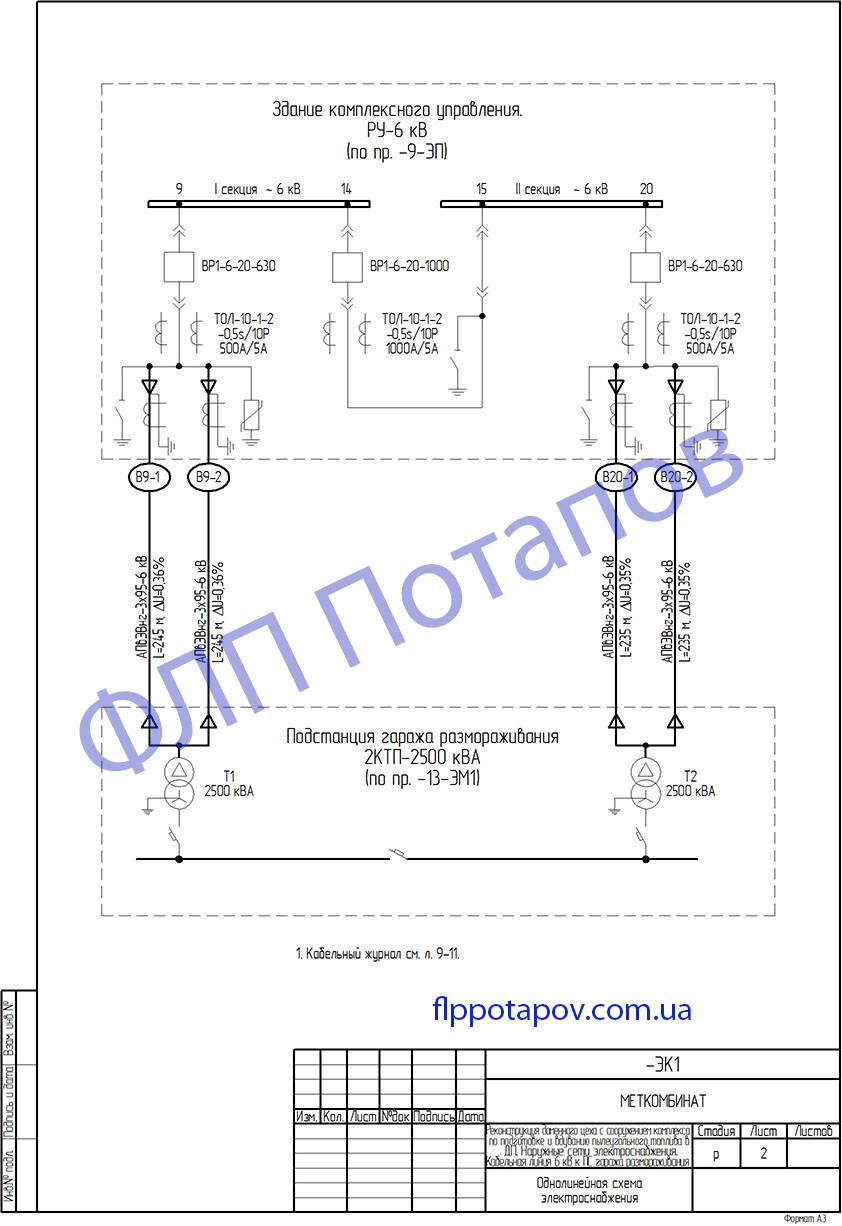

  • 6795-01-ЭК1_р2 Одн. сх

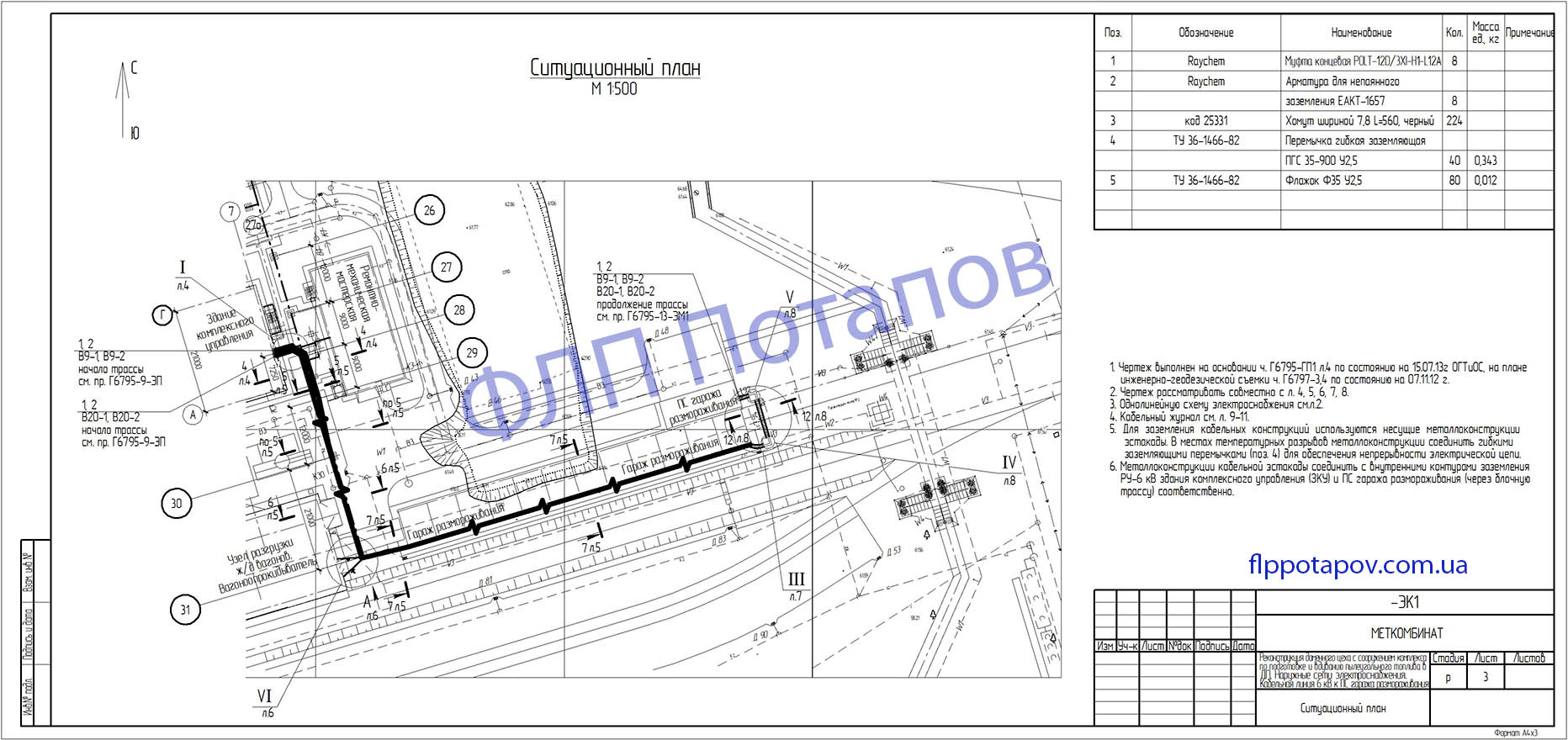

  • 6795-01-ЭК1_р3 Сит план

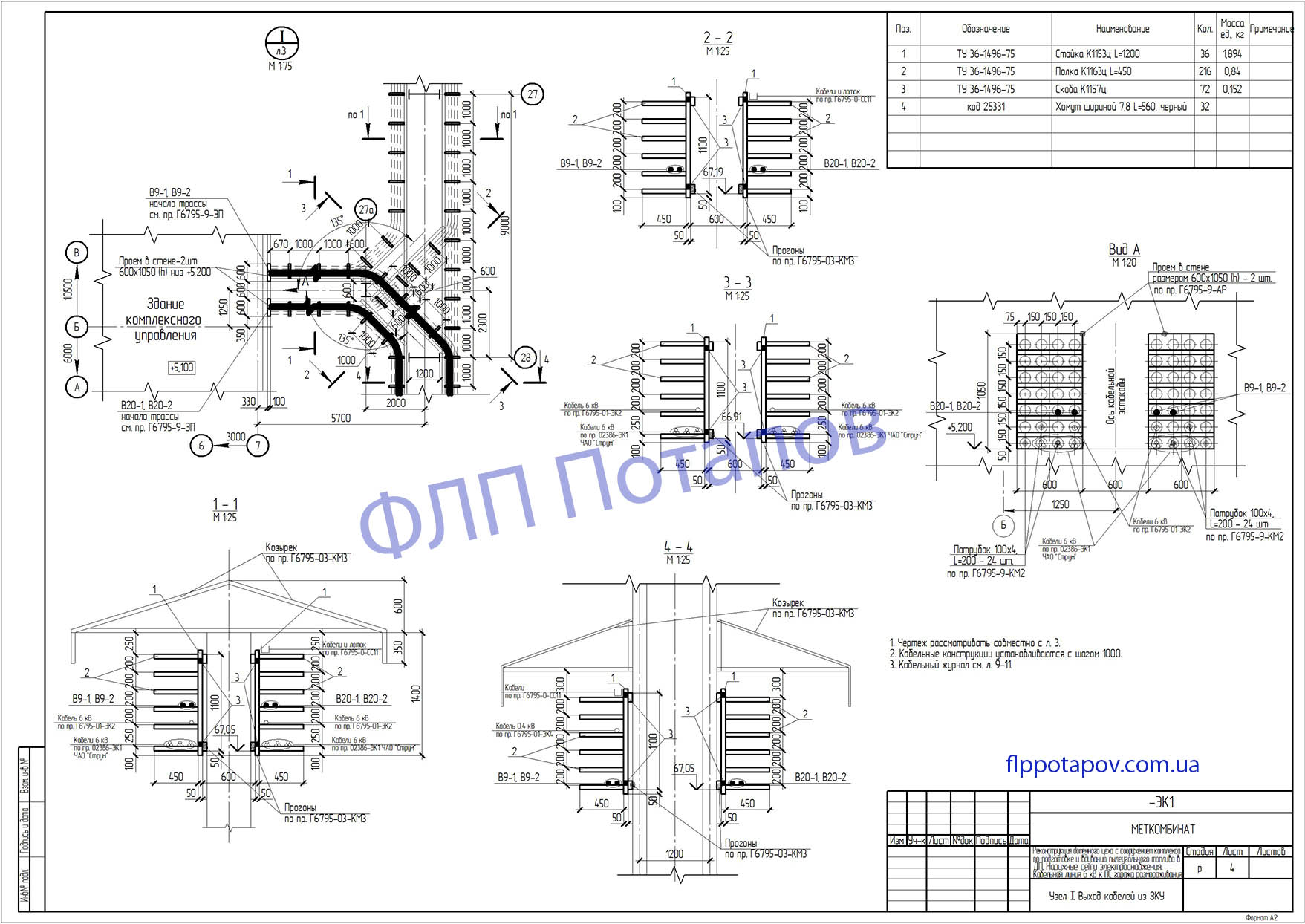

  • 6795-01-ЭК1_р4 Узел 1. Выход из ЗКУ

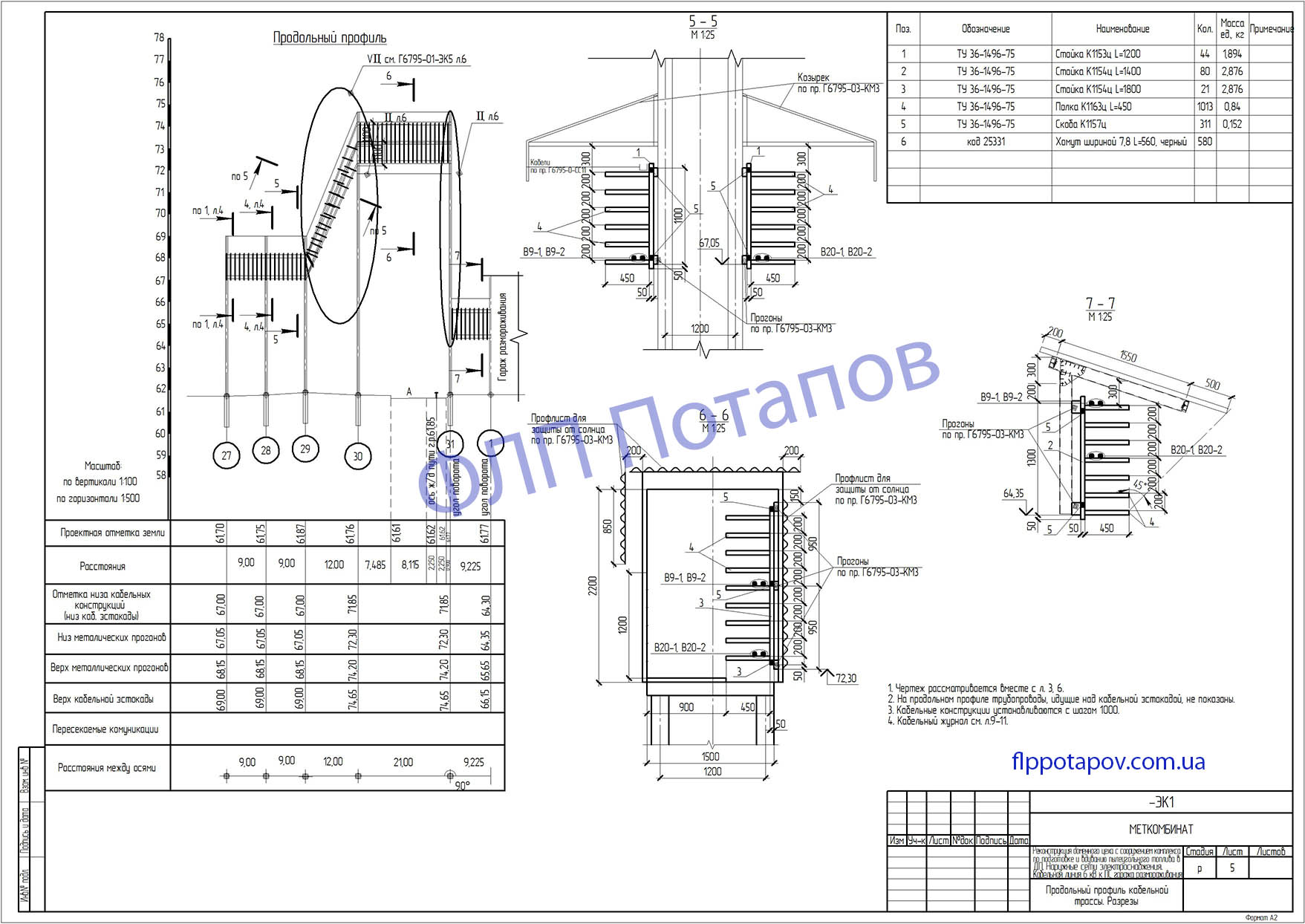

  • 6795-01-ЭК1_р5 Продол. профиль - копия
  • 6795-01-ЭК1_р5 Продол. профиль

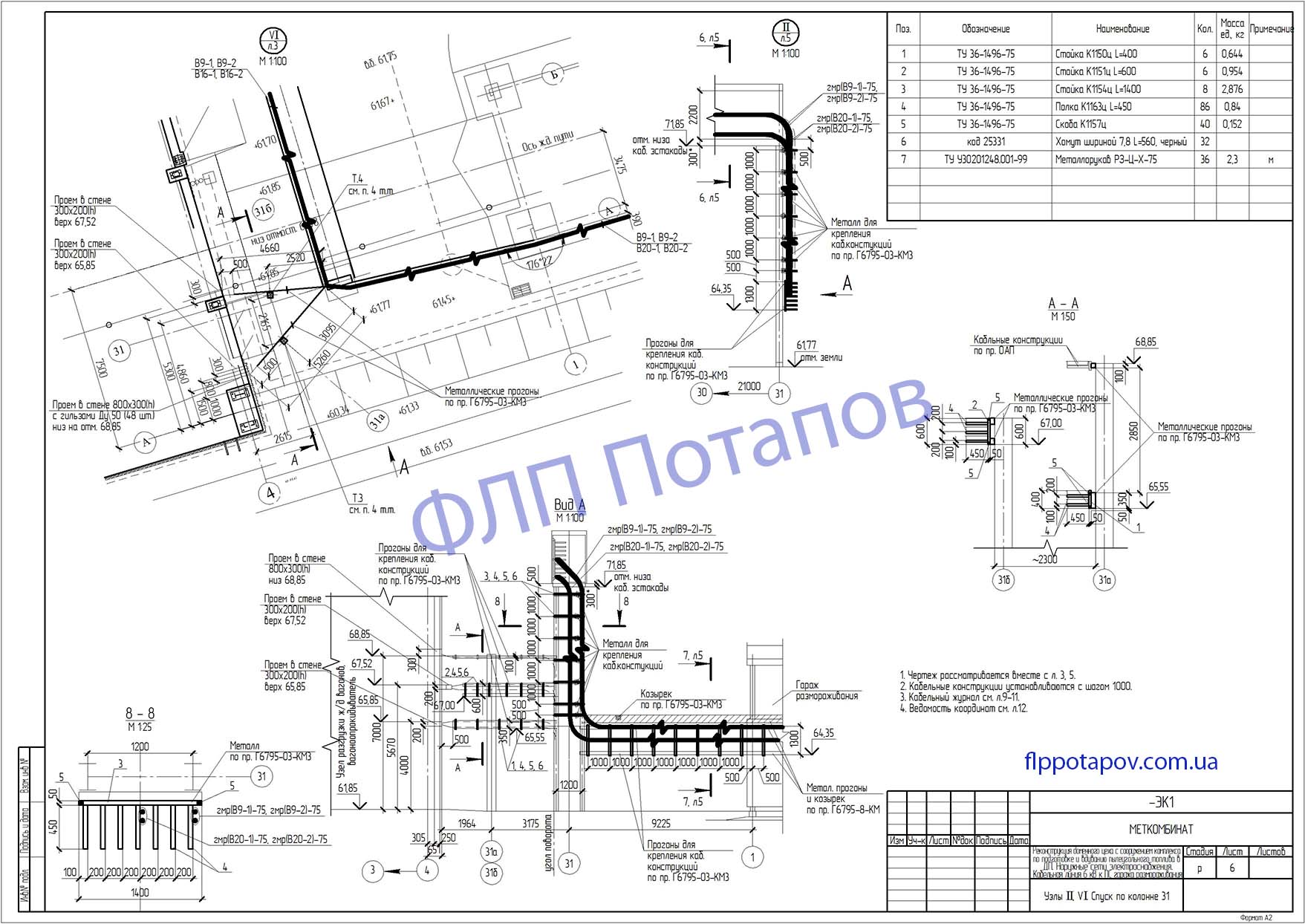

  • 6795-01-ЭК1_р6 Узел 2. Спуск по колонне 31

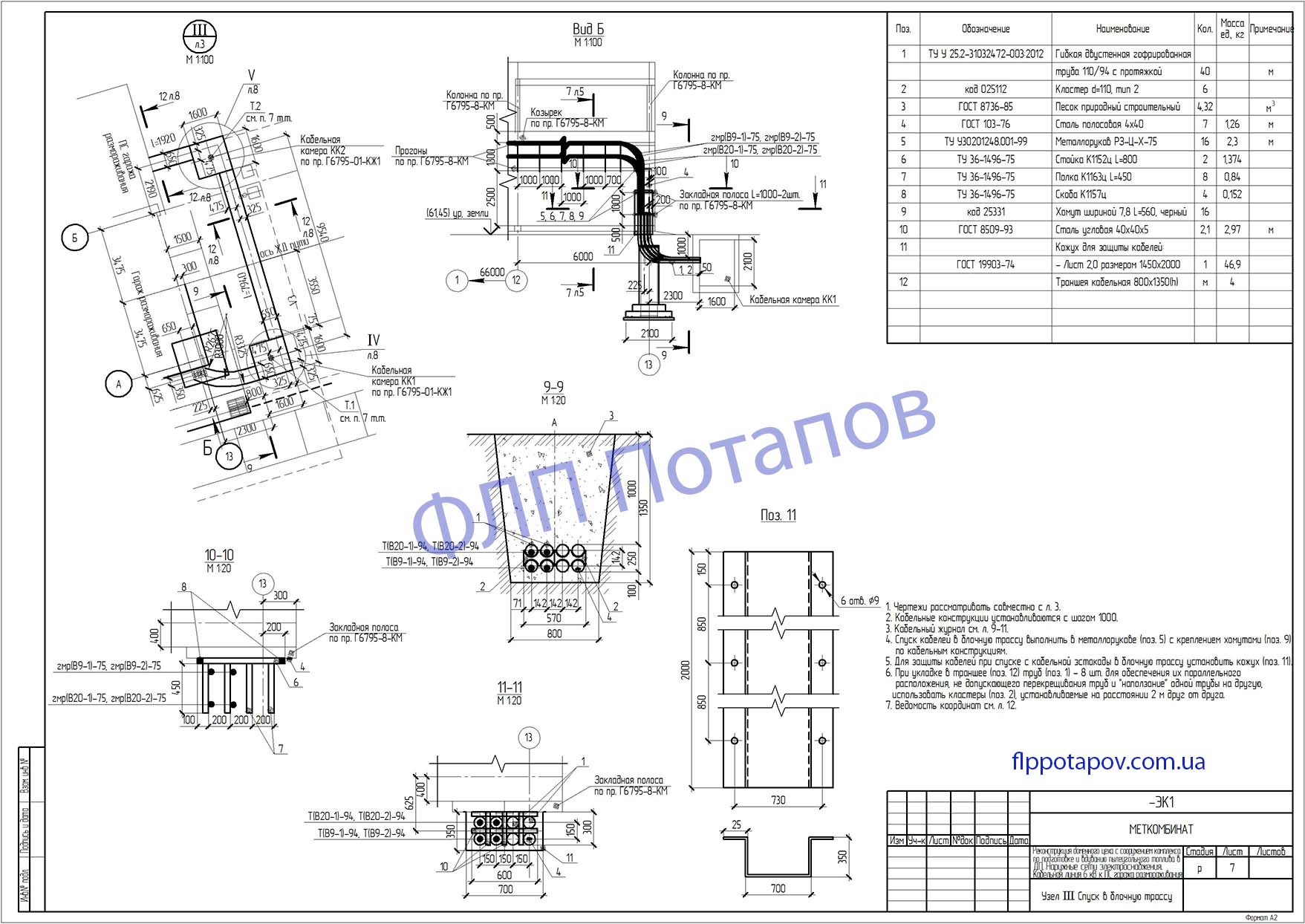

  • 6795-01-ЭК1_р7 Узел 3. Спуск в блочную трассу

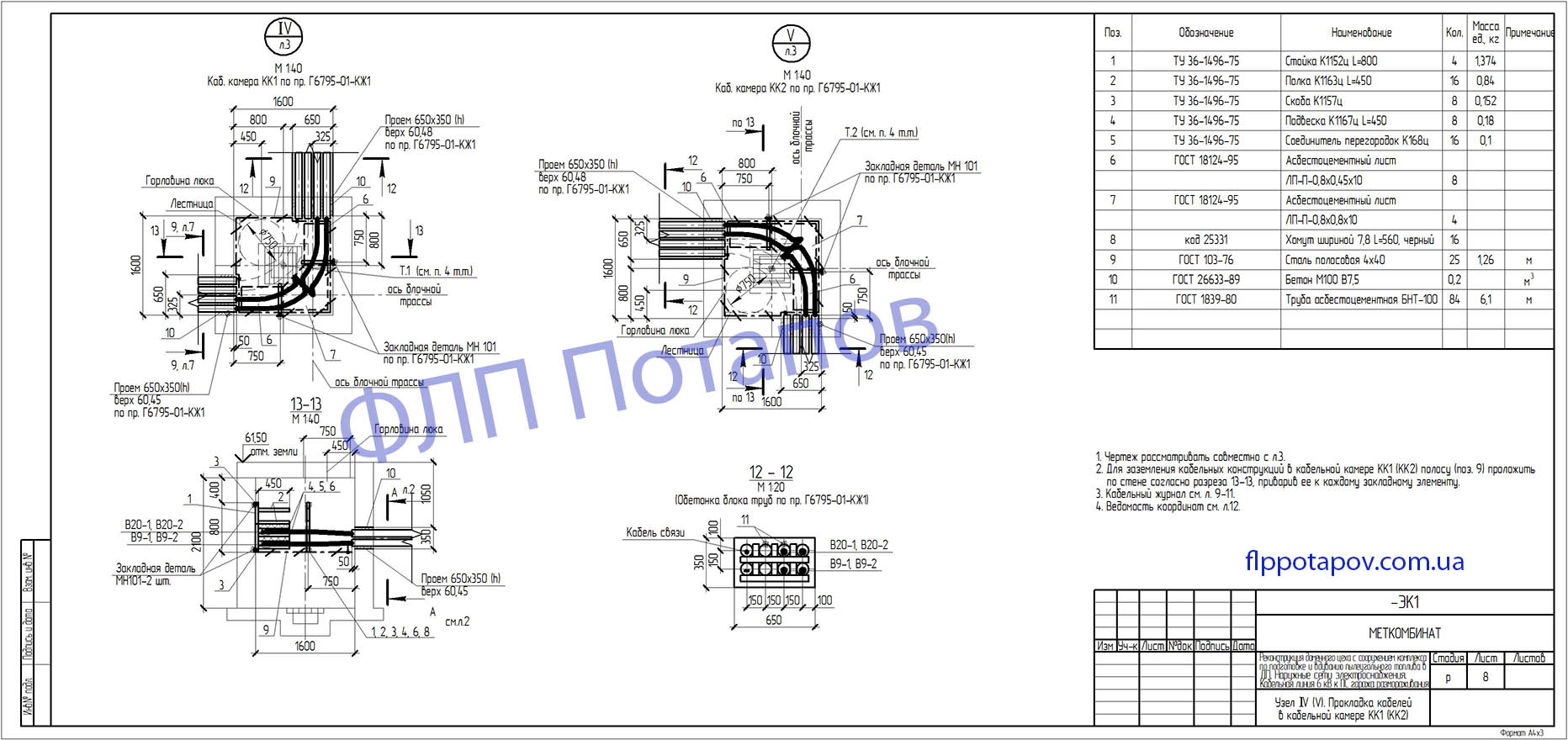

  • 6795-01-ЭК1_р8 Кабельная камера КК1, КК2

Simple Image Gallery Extended



2. Кабельная линия 0,4 кВ

Данный проект предусматривает прокладку питающих кабелей 0,4 кВ от 2КТП-2500 кВА:

  - к установке осушки сжатого воздуха;

  - к насосной станции внутреннего пожаротушения.

Прокладка кабелей предусматривается по кабельным конструкциям кабельной эстакады.

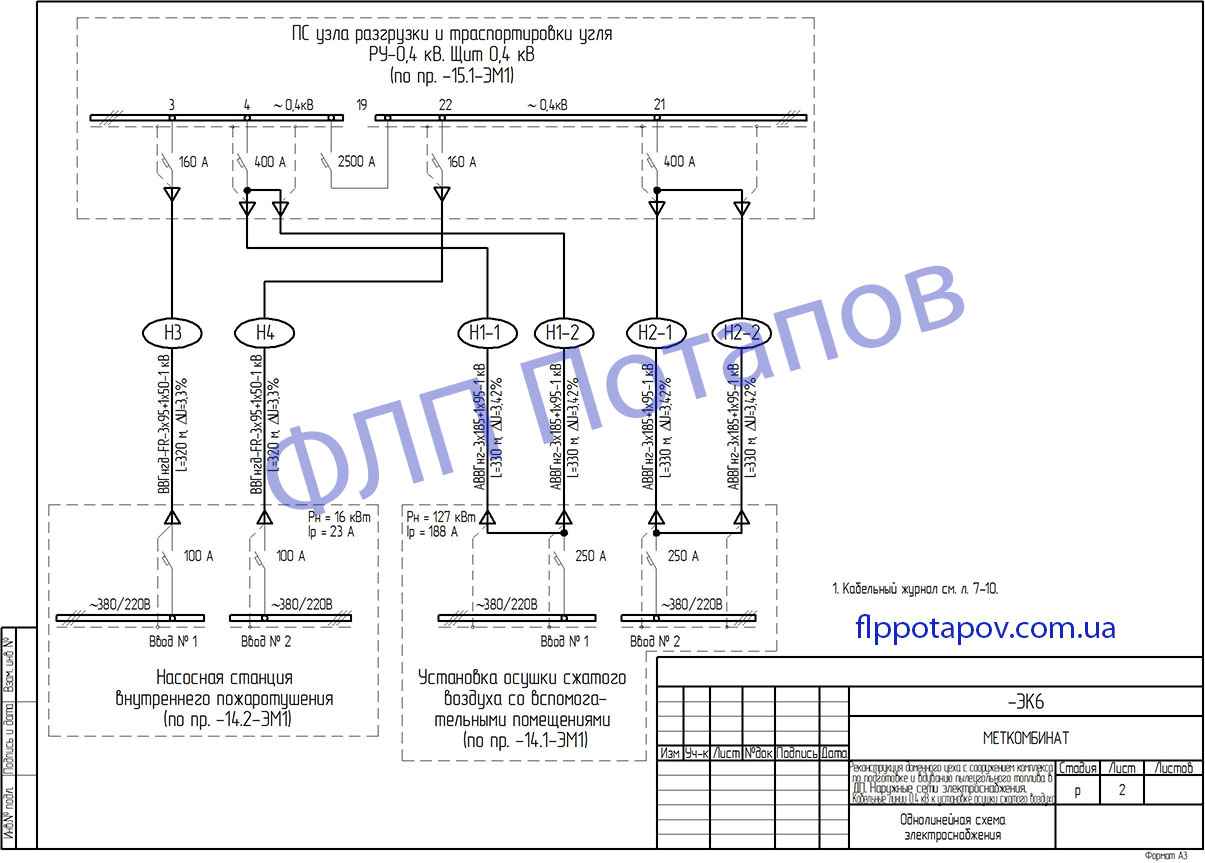

  • 6795-01-ЭК6_p2 Одн. сх

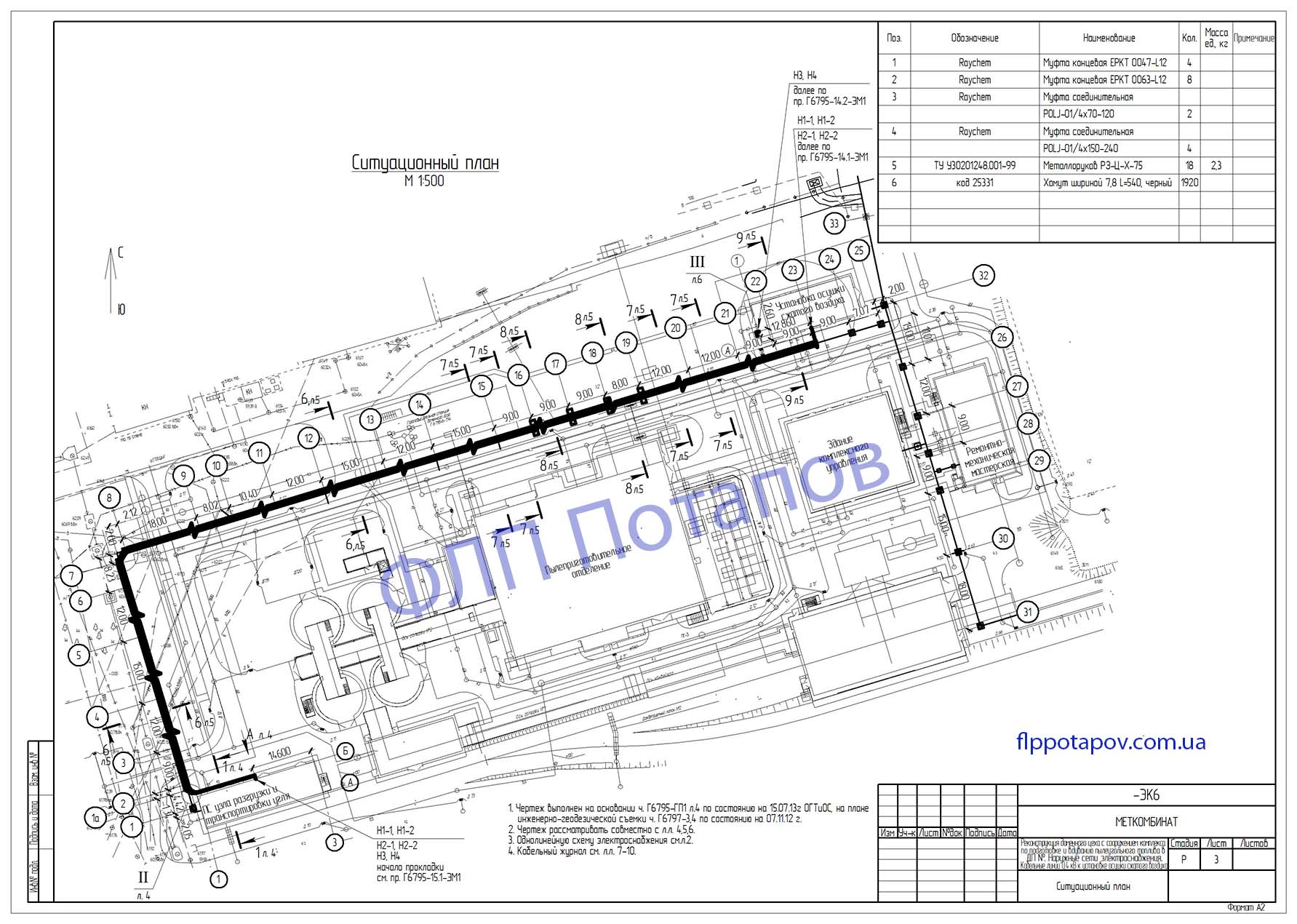

  • 6795-01-ЭК6_p3 Сит. план

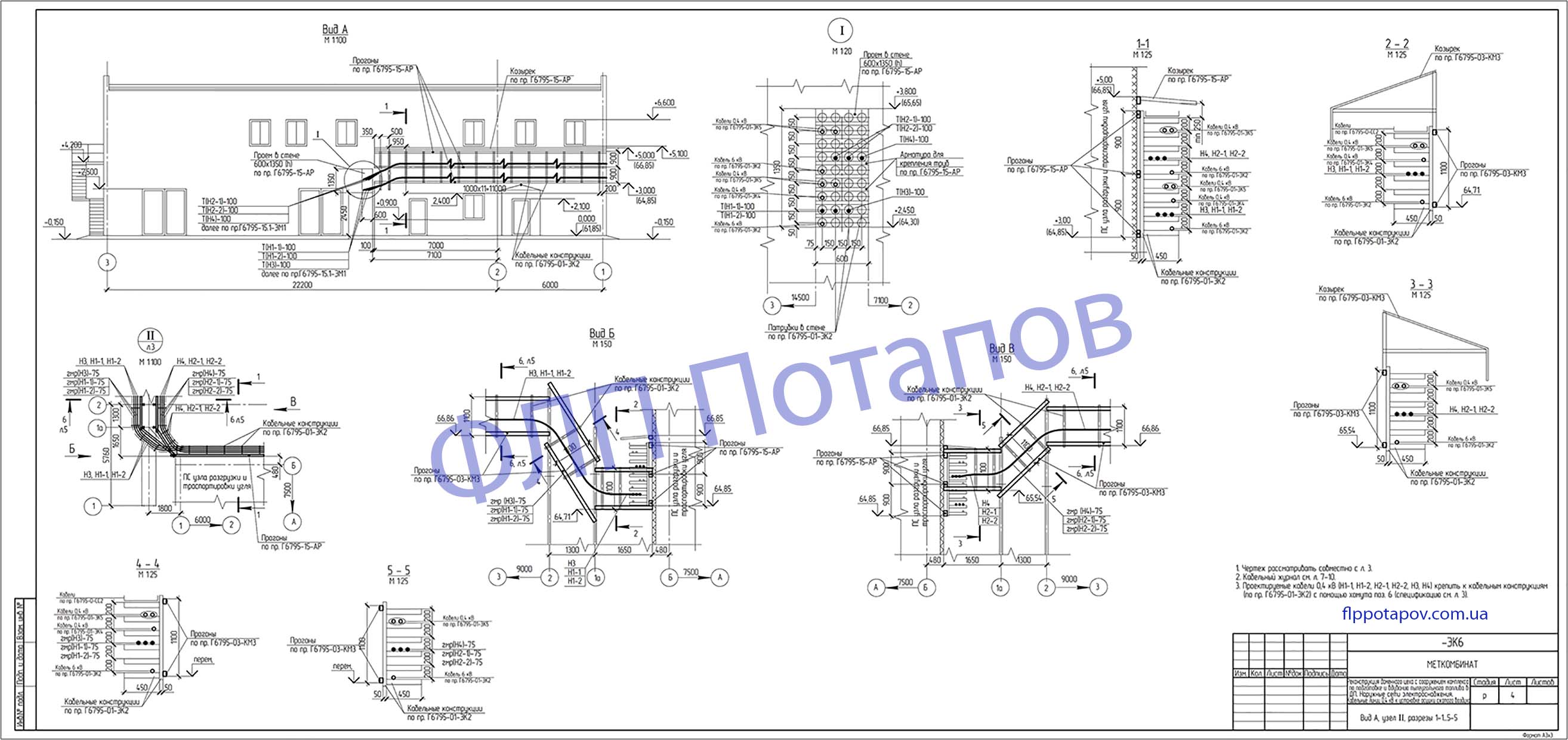

  • 6795-01-ЭК6_p4

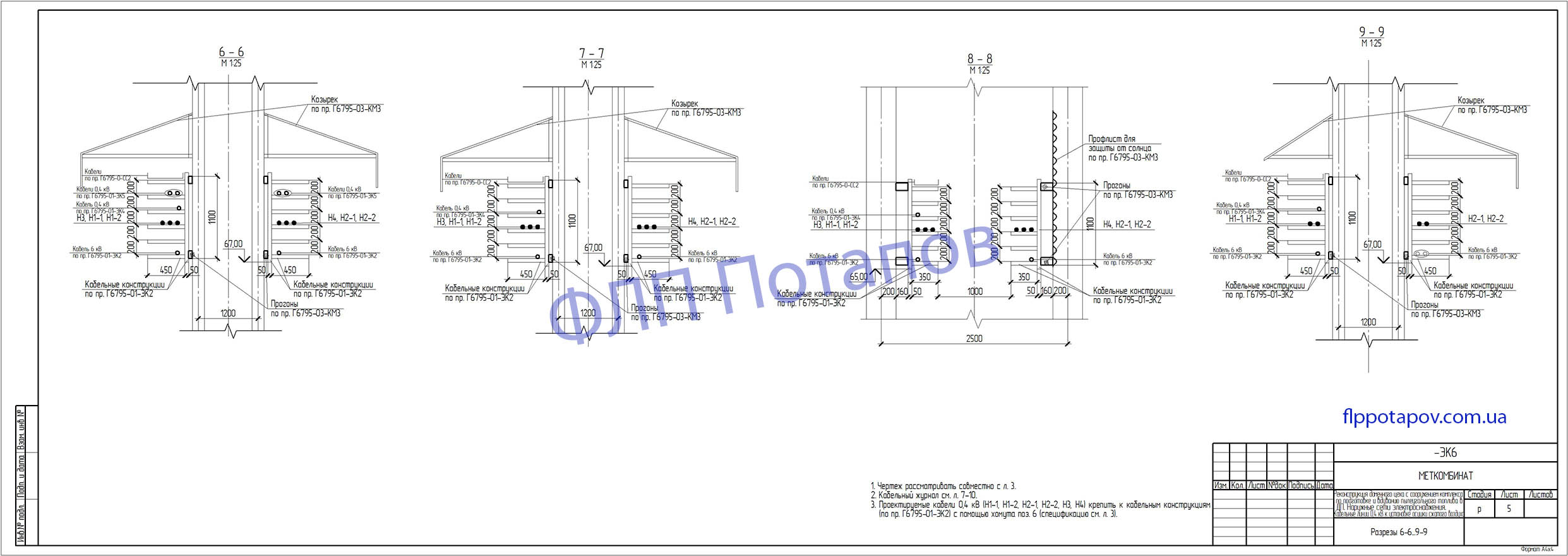

  • 6795-01-ЭК6_p5

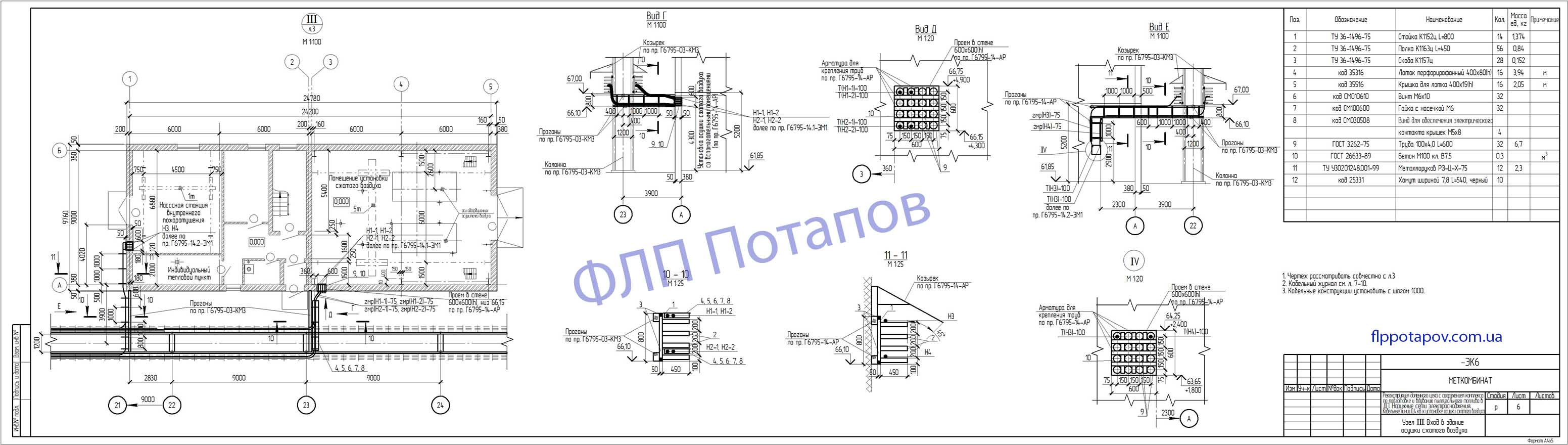

  • 6795-01-ЭК6_p6

Simple Image Gallery Extended

3. Кабельно-воздушная линия 6 кВ

Данный проект предусматривает прокладку КВЛ-6 кВ от ПС 35/6 кВ к КТП.

Проектом выполняется:

- переустройство одноцепной ВЛ-6 кВ в двухцепную;

- ввод в КТП предусмотрен двумя кабельными линиями 6 кВ, выполненных кабелем марки ААБл-3х95-6 кВ.

Провод воздушной линии 6 кВ принят марки АС-70/11, устанавливаемые опоры - СВ16.4-12 и СК105-5.

  • 6698-ЭВ_р2

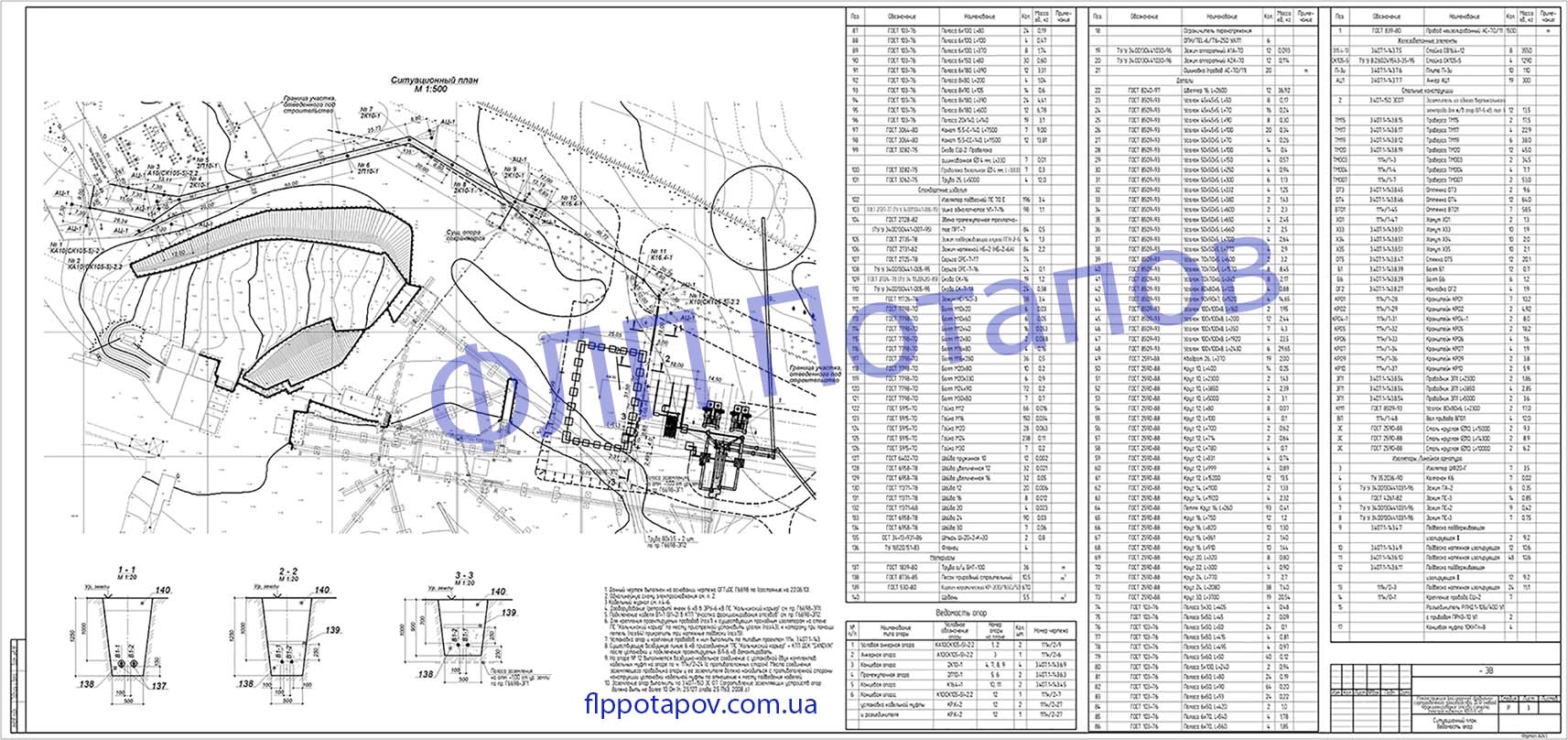

  • 6698-ЭВ_р3

Simple Image Gallery Extended

Наши Контакты, обращайтесь на почту или по телефону, предложим решение или бесплатно проконсультируем.
