Разработка НКУ (низковольтных комплектных устройств)

Разработка низковольтных комплектных устройств (щитов, шкафов, пультов, местных постов управления)

Разработаем профессионально и качественно, в установленный срок проектную документацию на НКУ (низковольтных комплектных устройств – щитов, шкафов, пультов, местных постов управления и прочее), а именно:

- схему электрическую принципиальную (Э4);

- схему электрических соединений (Э4);

- схему подключений (Э5);

- чертеж общего вида (ВО);

- технические данных аппаратов;

- таблицу перечня надписей (ТБ).

Готовы выполнить разработать чертежи НКУ по Вашим готовым принципиальным схемам.

Имеем опыт работы с оборудованием Rittal, шкафами IEK, ЭТАЛ и др.

Примеры выполненных нами проектов на НКУ:

Шкаф управления термостатом.

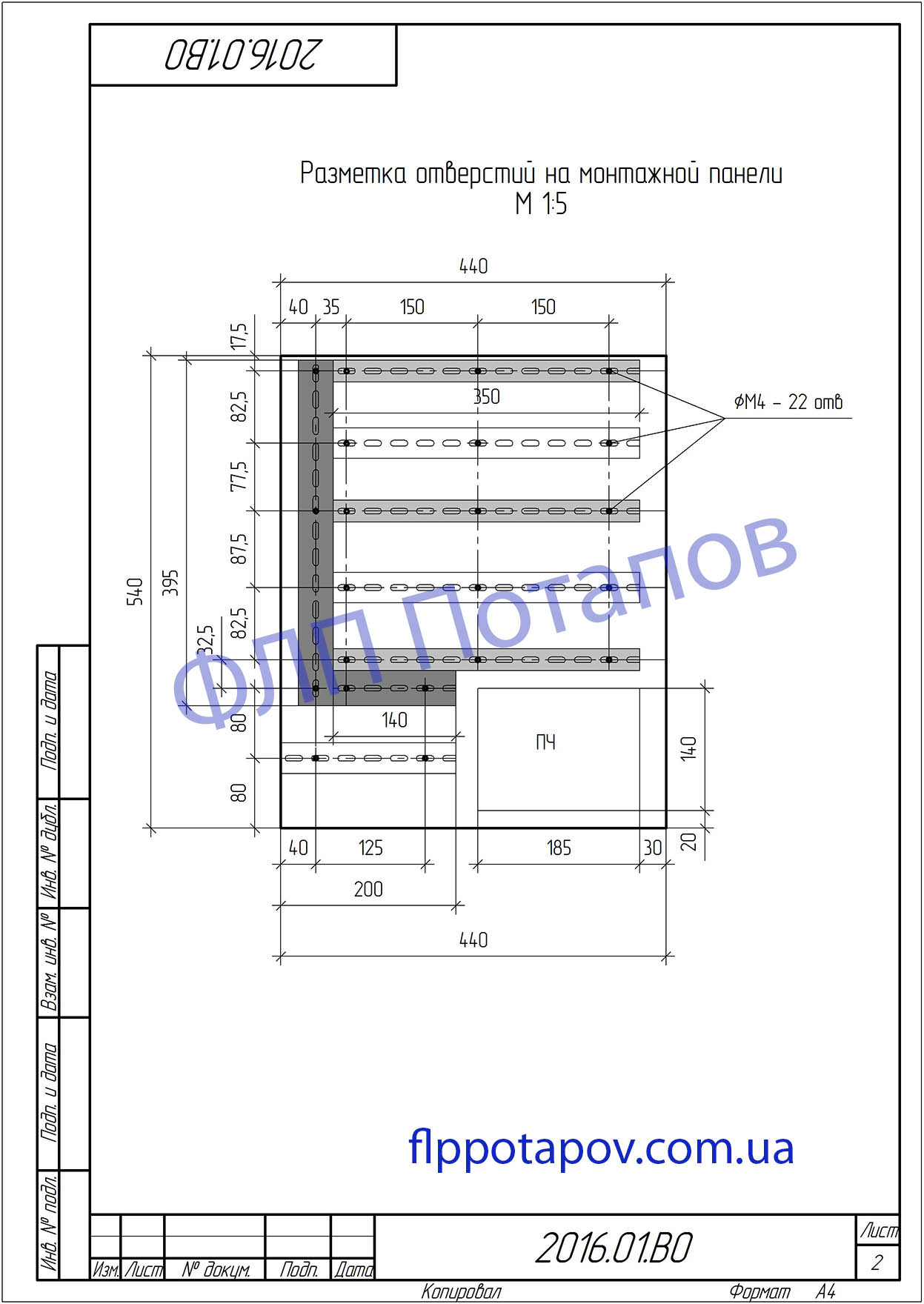

  • 2016.01.ВО Чертеж общего вида(2)

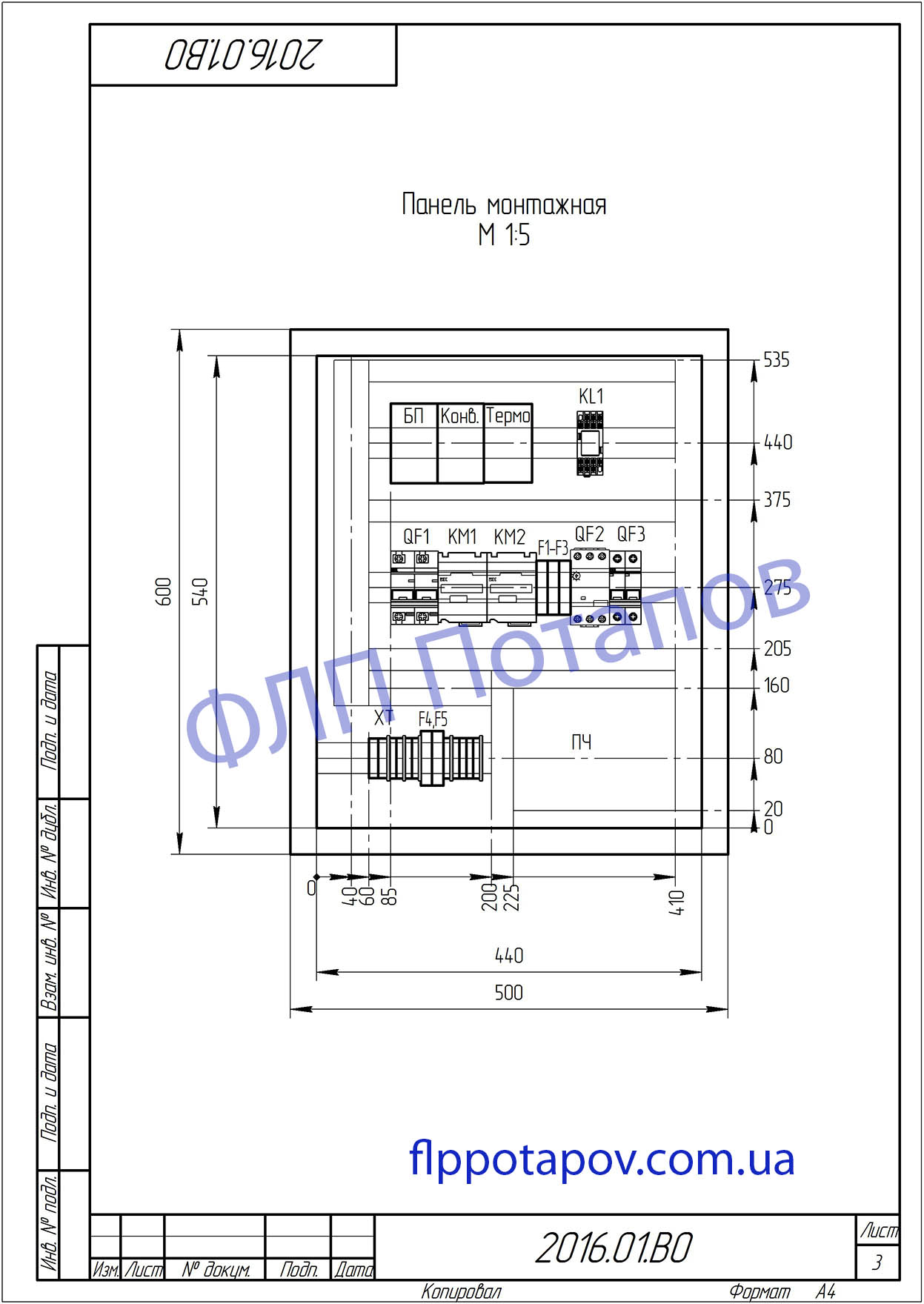

  • 2016.01.ВО Чертеж общего вида(3)

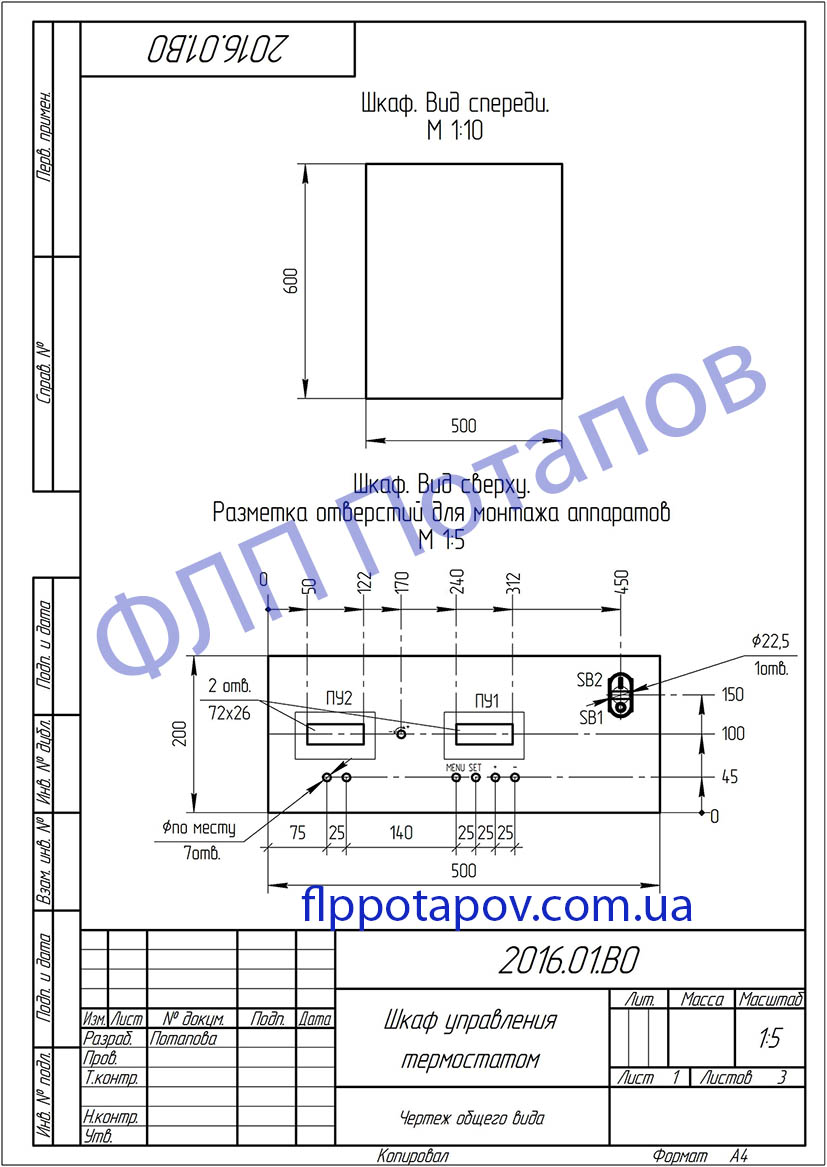

  • 2016.01.ВО Чертеж общего вида

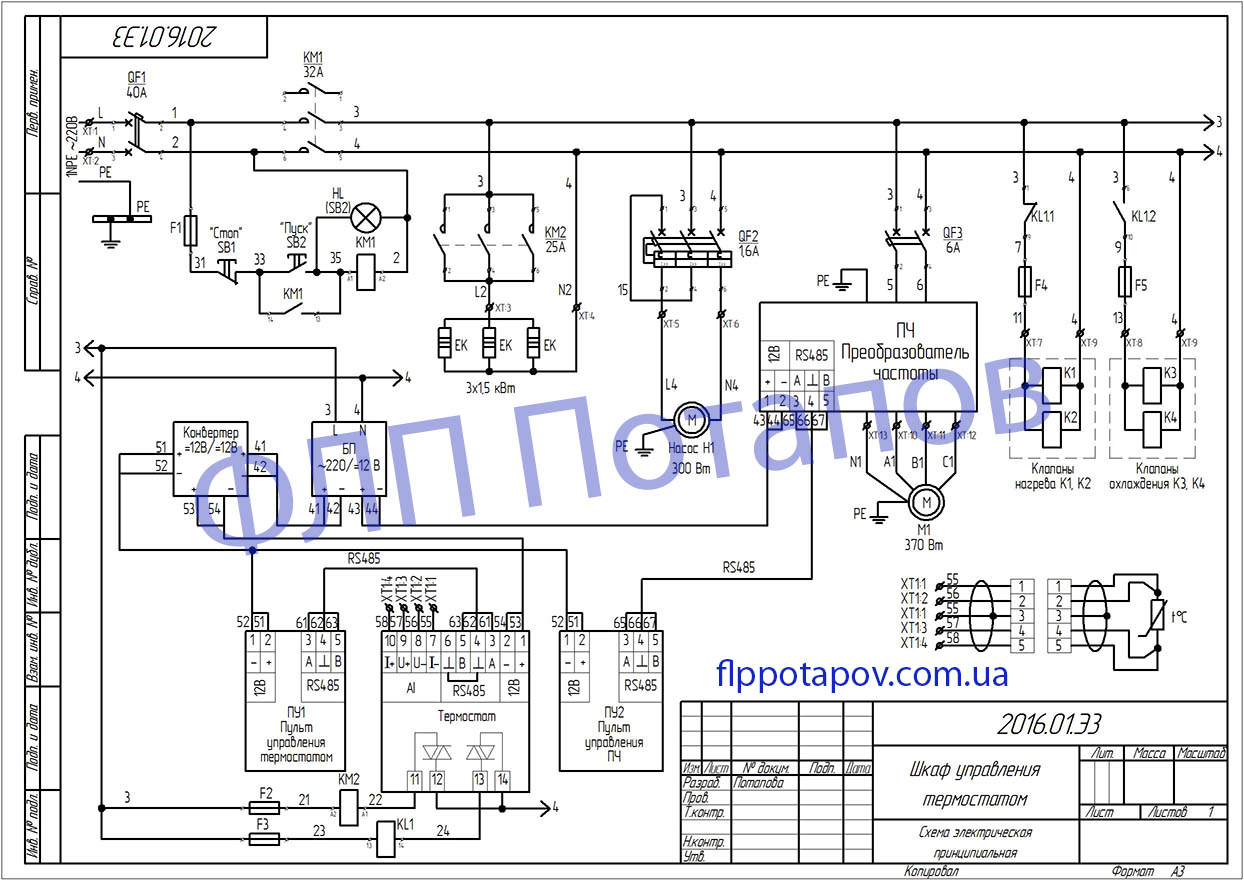

  • 2016.01.Э3 Принц. сх.

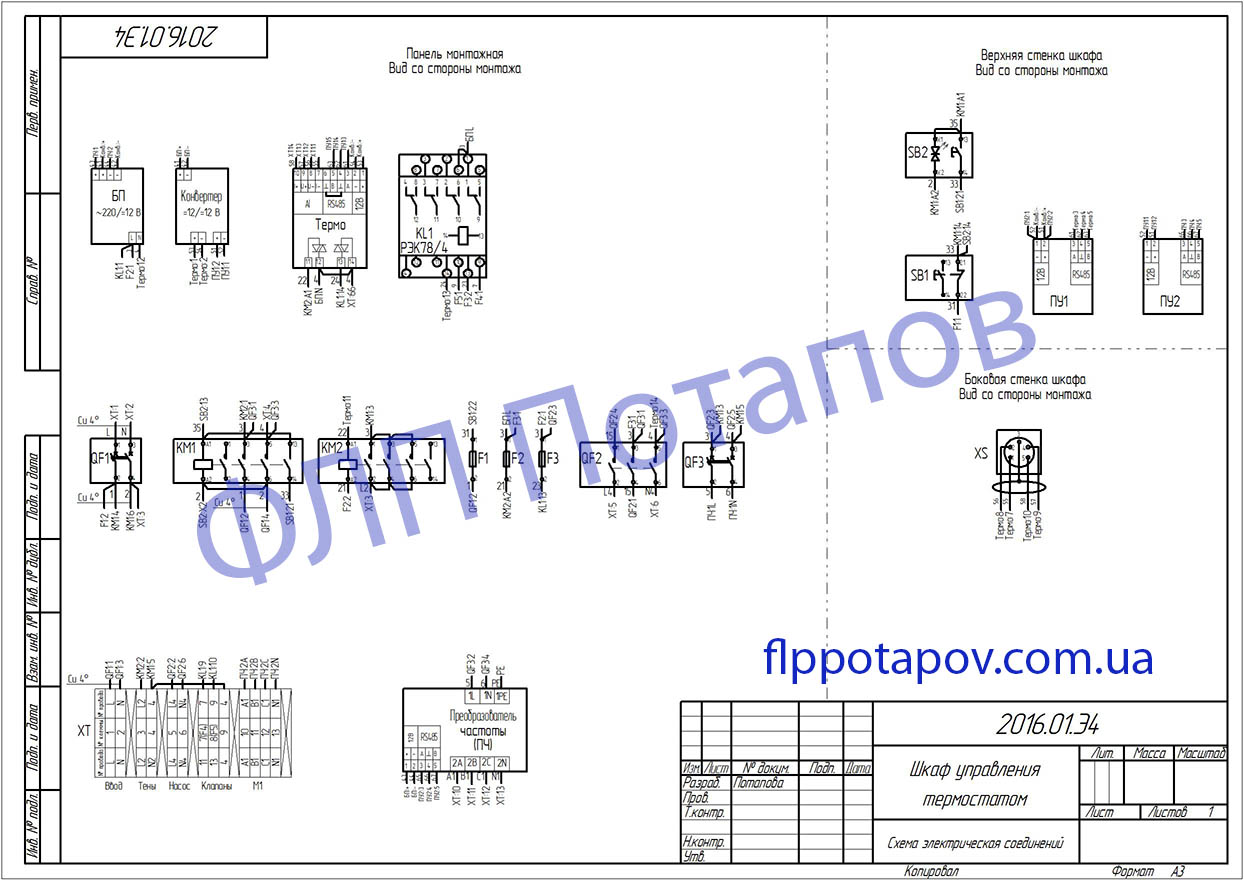

  • 2016.01.Э4 Схема эл. соединений

Смотрите также: Монтаж шкафов, Микроконтроллерные устройства, Измерители – регуляторы физических величин.

Наши Контакты, обращайтесь на почту или по телефону, предложим решение или бесплатно проконсультируем.
