Термостат для управления химическим реактором V2

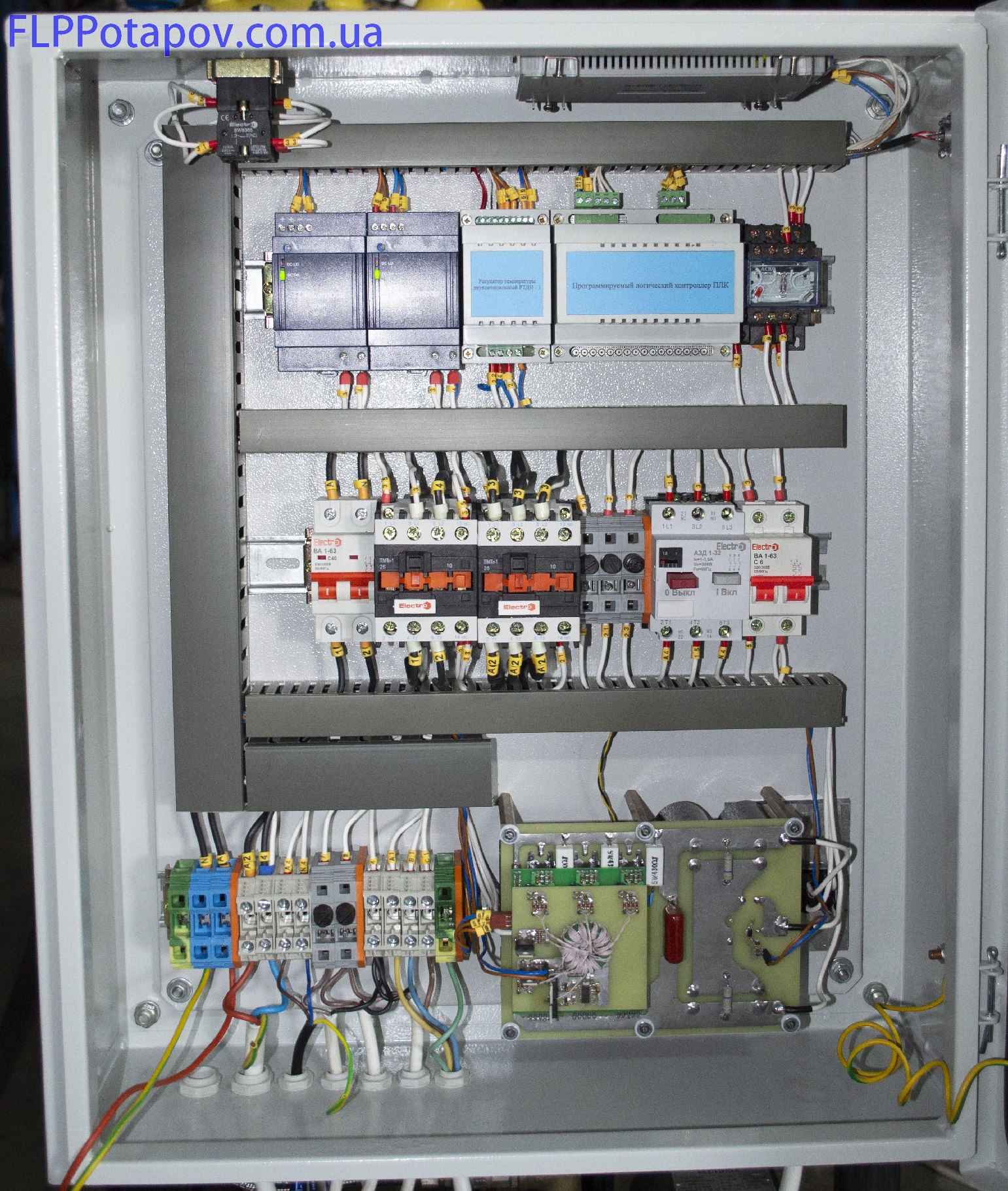

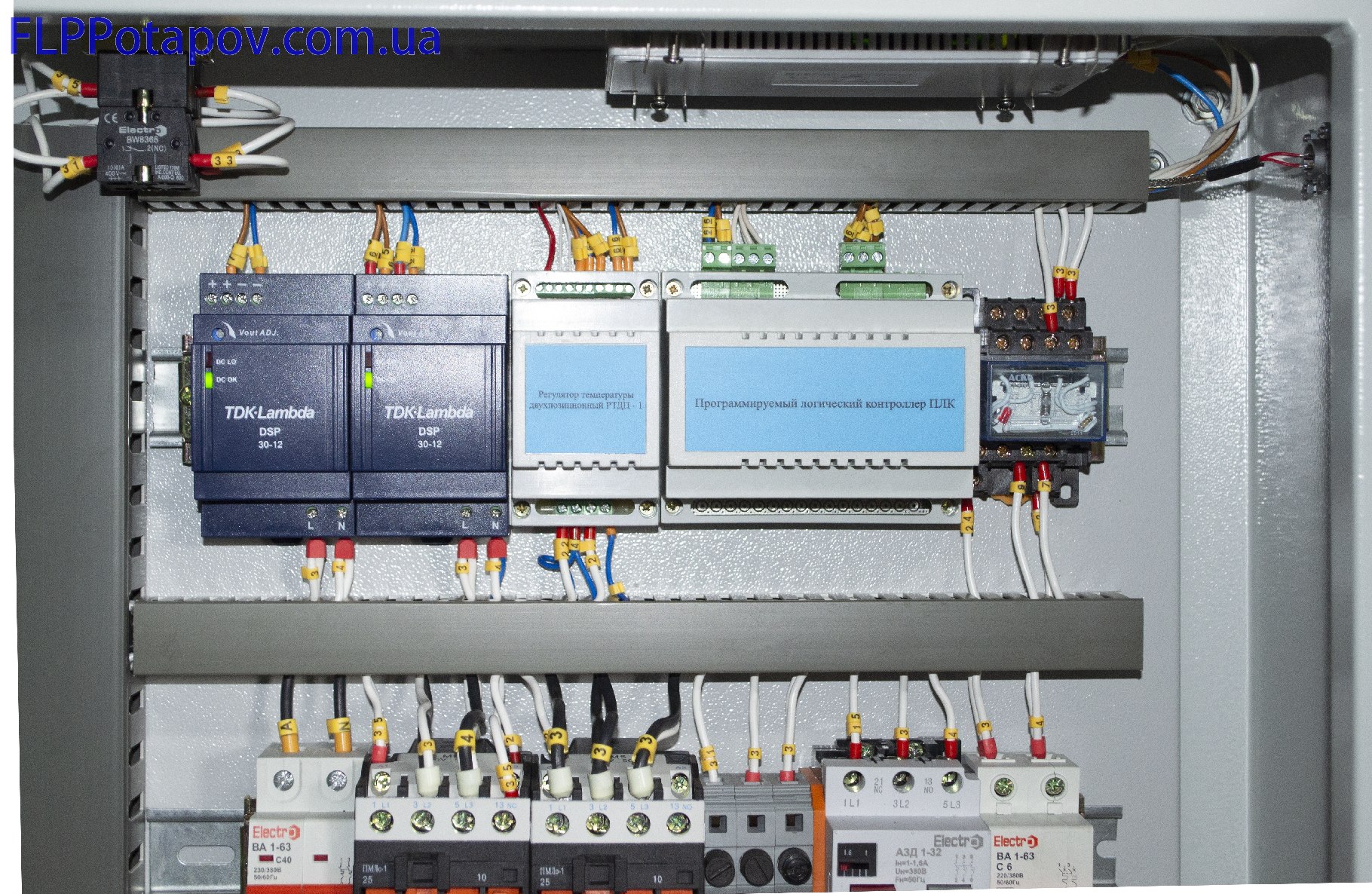

Это логическое продолжения серии простых термостатов для управления химическим реактором. Схема и базовая концепция остались без изменения, был переработан электрический шкаф в сторону упрощения монтажа и обслуживания.

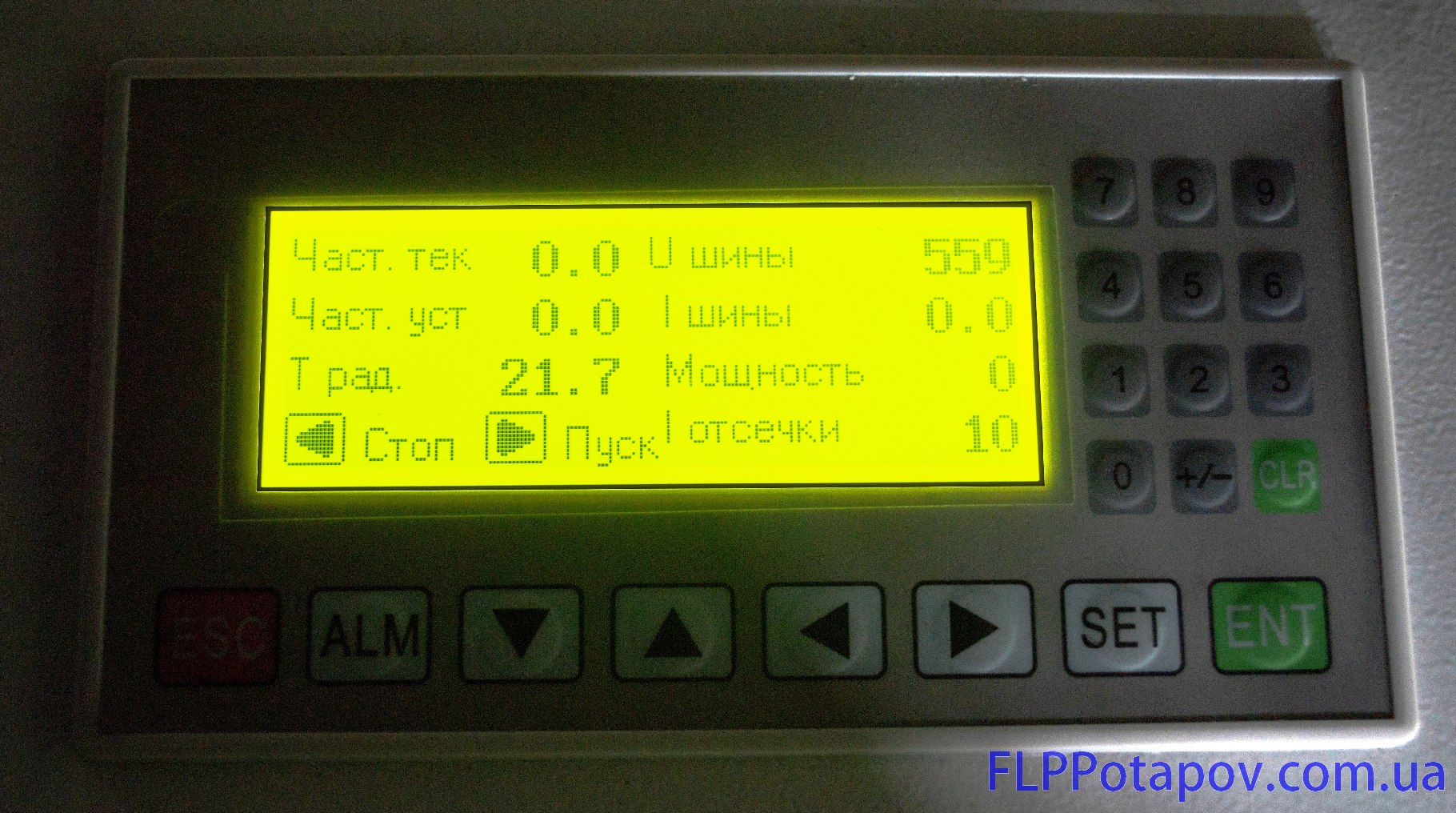

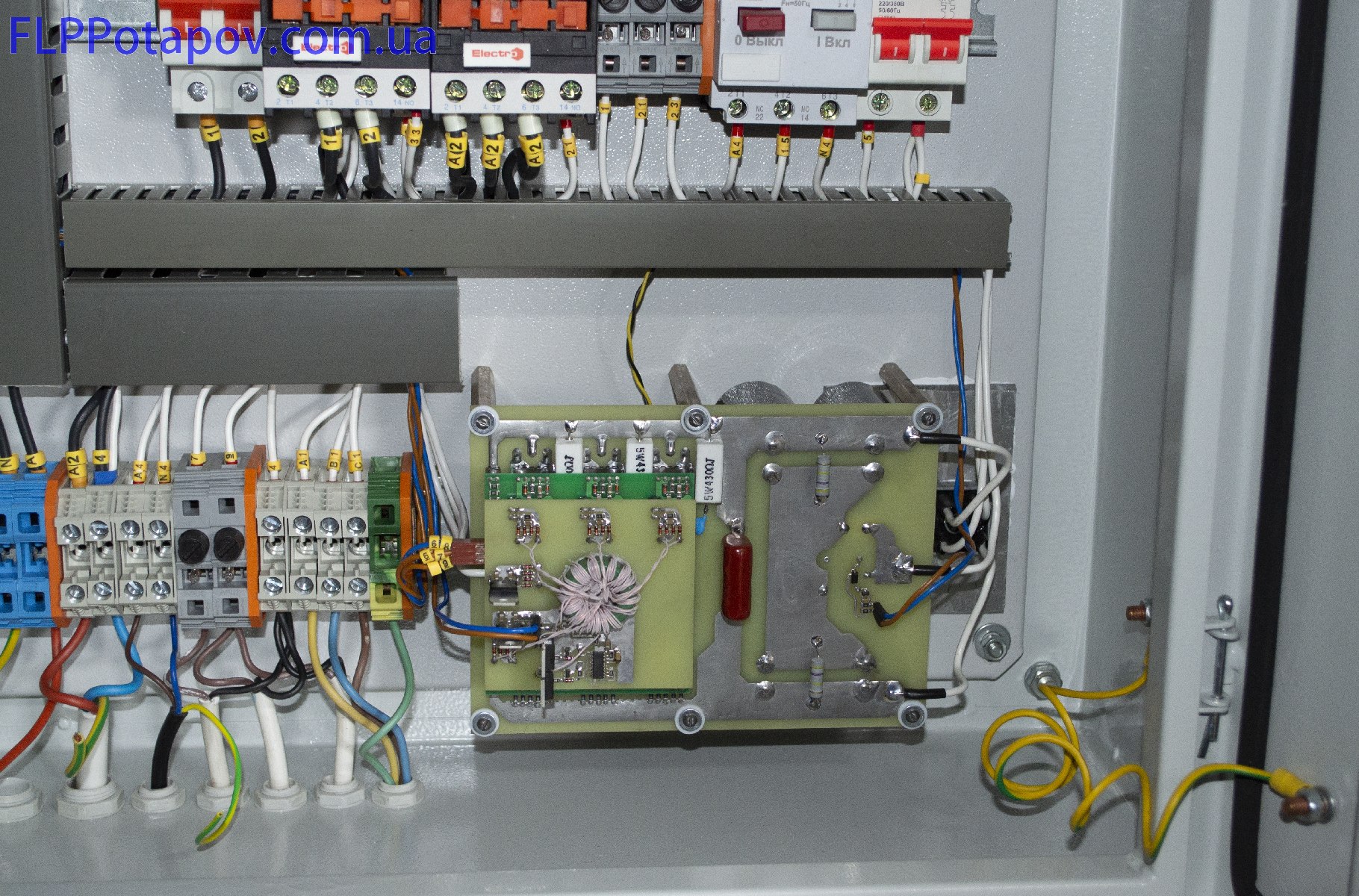

Был усовершенствован преобразователь частоты, в сторону оптимизации управления двигателем на малых оборотах.
Также была заменена панель оператора. Эксплуатация показала, что использования 4.7 дюйма графическая панель, не очень удобна в эксплуатации, размер ячеек ввода, а также кнопки виртуальной клавиатуры слишком малы.
Можно установить панель большей диагонали, доступны 7 и 10 дюймов, но это приводит к увеличению размера корпуса электрического шкафа управления, а также, а также к увеличению стоимости.
Также опыт эксплуатации показал, что при температурах ниже -10º C наблюдаются проблемы с сенсорным экраном, время отклика и чувствительность сильно ухудшаются, а при температуре ниже -20º С работать становиться крайне проблематично, сенсор замерзает и требуется его подгорев.

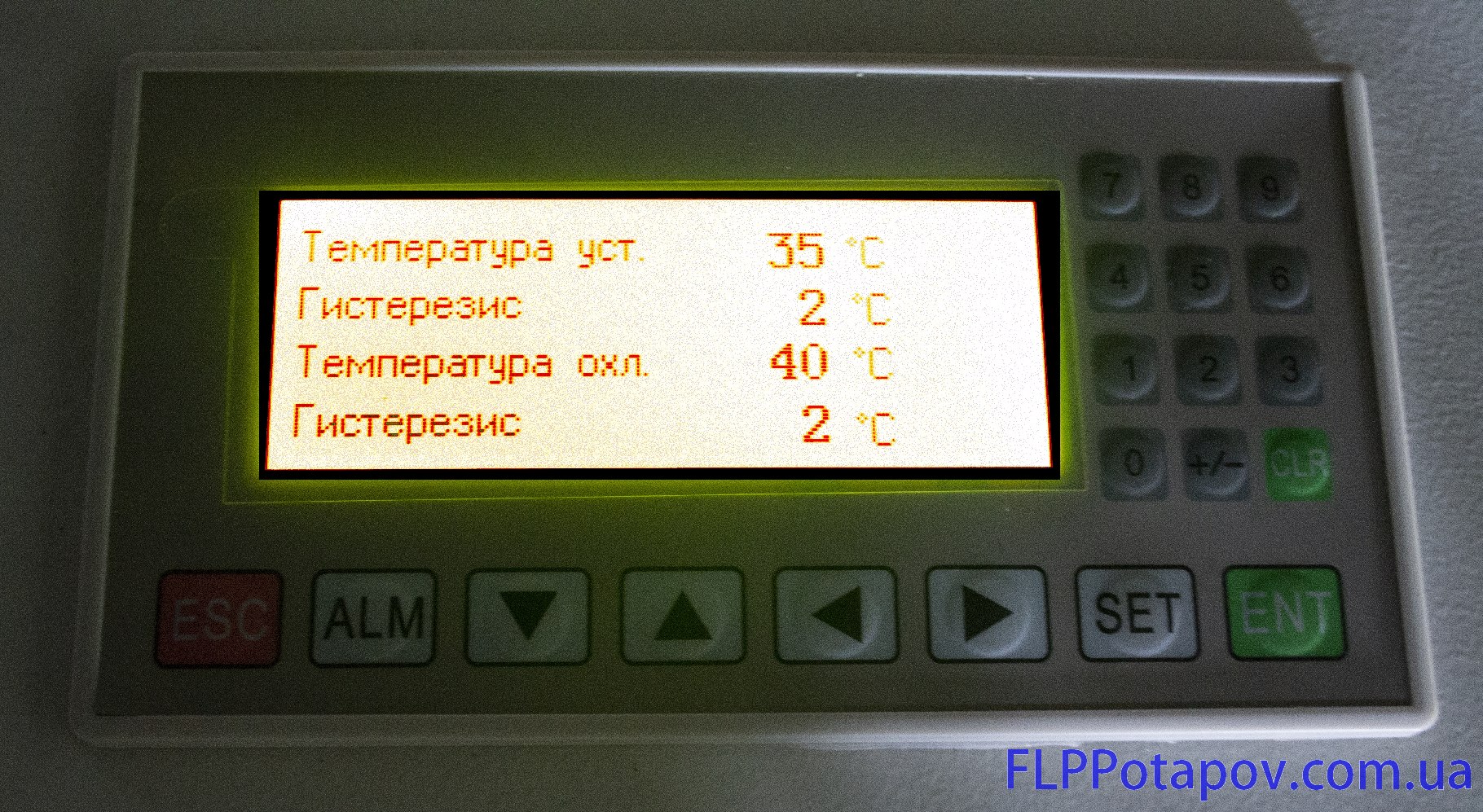

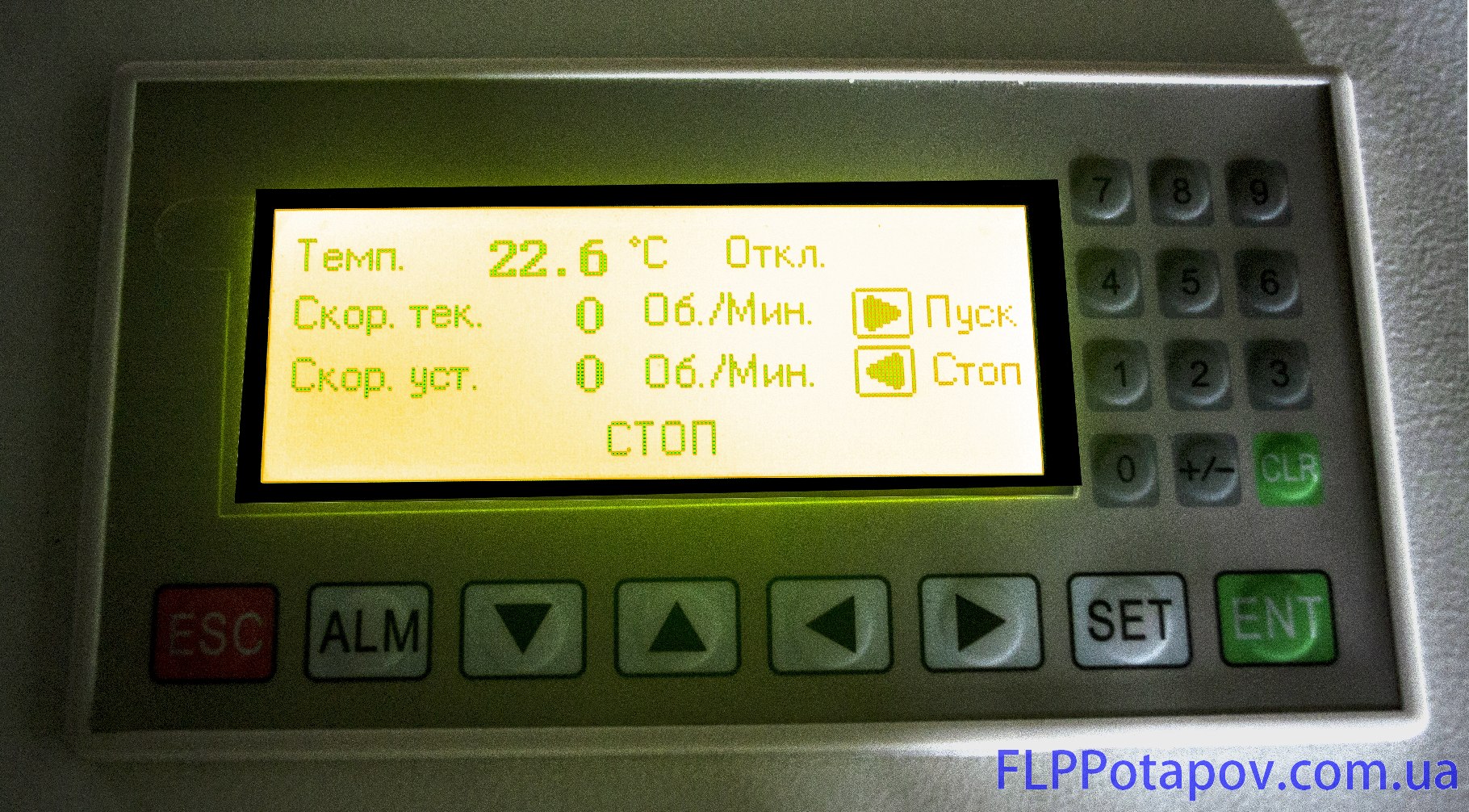

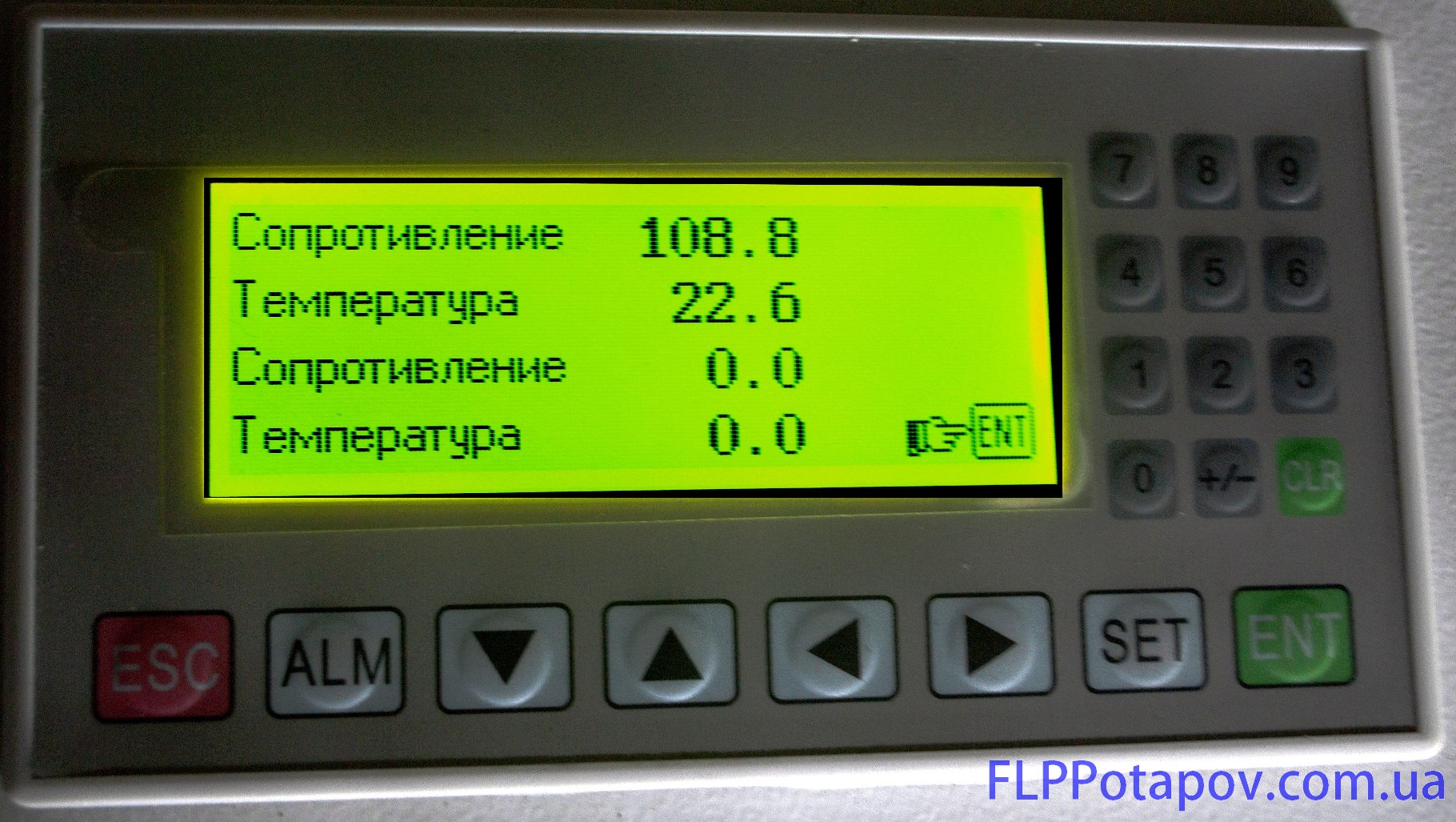

Исходя из вышесказанного, проект был переделан под панель оператора OP320, простая монохромная, дешевая панель с поддержкой протокола ModBus по шине RS485.
Кнопочное управление позволяет решить проблему с малой диагональю экрана, сделав его максимально простым и информативным.
Использование панели оператора OP320 является опцией, по желанию заказчика может быть установлена графическая панель диагональю 4.7, 7 и 10 дюймов либо монохромная OP320, в зависимости от бюджета и дополнительного функционала.
